大家好，本期的流量計大全我們將為您介紹的是電磁流量計，這是一款應用非常廣泛的流量計產品，普遍使用在民用及工業領域中，用來測量導電液體介質的流量測量。電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表。50年代初電磁流量計實現了工業化應用，近年來世界范圍電磁流量計產量約占工業流量?jī)x表臺數的5%～6.5%。

一、原理與結構

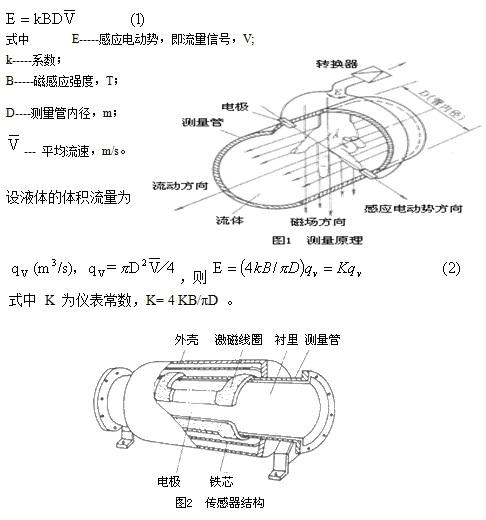

電磁流量計的基本原理是法拉第電磁感應定律，即導體在磁場中切割磁力線運動時在其兩端產生感應電動勢。如圖1所示，導電性液體在垂直于磁場的非磁性測量管內流動，與流動方向垂直的方向上產生與流量成比例的感應電勢，電動勢的方向按“弗來明右手規則”，其值如下式

電磁流量計由流量傳感器和轉換器兩大部分組成。傳感器典型結構示意如圖2，測量管上下裝有激磁線圈，通激磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，引出感應電勢，送到轉換器。激磁電流則由轉換器提供。

二、優 點

電磁流量計的測量通道是一段無阻流檢測件的光滑直管，因不易阻塞適用于測量含有固體顆粒或纖維的液固二相流體，如紙漿、煤水漿、礦漿、泥漿和污水等。

電磁流量計不產生因檢測流量所形成的壓力損失，儀表的阻力僅是同一長度管道的沿程阻力，節能效果顯著，對于要求低阻力損失的大管徑供水管道最為適合。

電磁流量計所測得的體積流量，實際上不受流體密度、粘度、溫度、壓力和電導率（只要在某閾值以上）變化明顯的影響。

與其他大部分流量?jī)x表相比，前置直管段要求較低。

電磁流量計測量范圍度大，通常為20：1～50：1，可選流量范圍寬。滿度值液體流速可在0.5～10m/s內選定。有些型號儀表可在現場根據需要擴大和縮小流量（例如設有4位數電位器設定儀表常數）不必取下作離線實流標定。

電磁流量計的口徑范圍比其他品種流量?jī)x表寬，從幾毫米到3m。可測正反雙向流量，也可測脈動流量，只要脈動頻率低于激磁頻率很多。儀表輸出本質上是線性的。

易于選擇與流體接觸件的材料品種，可應用于腐蝕性流體。

三、缺 點

電磁流量計不能測量電導率很低的液體，如石油制品和有機溶劑等。不能測量氣體、蒸汽和含有較多較大氣泡的液體。

通用型電磁流量計由于襯里材料和電氣絕緣材料限制，不能用于較高溫度的液體；有些型號儀表用于過低于室溫的液體，因測量管外凝露（或霜）而破壞絕緣。

四、分 類

市場上通用型電磁流量計產品和特殊型儀表可以從不同角度分類。

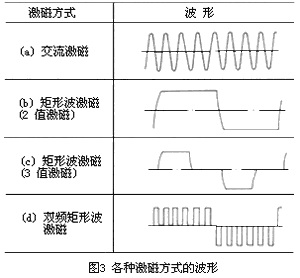

如按激磁電流方式劃分，有直流激磁、交流（工頻或其他頻率）激磁、低頻矩形波激磁和雙頻矩形波激磁。幾種激磁方式的波形見圖3。按輸出信號連線和激磁（或電源）連線的制式分類，有四線制和二線制。

按轉換器與傳感器組裝方式分類，有分離型和一體型。

按流量傳感器與管道連接方法分類，有法蘭連接、法蘭夾裝連接、衛生型連接和螺紋連接。按流量傳感器電極是否與被測液體接觸分類，有接觸型和非接觸型。按流量傳感器結構分類，有短管型和插入型。

按用途分類，有通用型、防爆型、衛生型、防侵水型和潛水型等。

五、安裝使用注意事項

1、使用時應注意的一般事項

液體應具有測量所需的電導率，并要求電導率分布大體上均勻。因此流量傳感器安裝要避開容易產生電導率不均勻場所，例如其上游附近加入藥液，加液點最好設于傳感器下游。

使用時傳感器測量管必須充滿液體（非滿管型例外）。有混合時，其分布應大體均勻。

液體應與地同電位，必須接地。如工藝管道用塑料等絕緣材料時，輸送液體產生摩檫靜電等原因，造成液體與地間有電位差。

2、流量傳感器安裝

（1） 安裝場所

通常電磁流量計傳感器外殼防護等極為IP65（GB 4208規定的防塵防噴水級），對安裝場所有以下要求。

1） 測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；

2） 盡可能避免測量管內變成負壓；

3） 選擇震動小的場所，特別對一體型儀表；

4） 避免附近有大電機、大變壓器等，以免引起電磁場干擾；

5） 易于實現傳感器單獨接地的場所；

6） 盡可能避開周?chē)h(huán)境有高濃度腐蝕性氣體；

7） 環境溫度在－25/－10～50/600℃范圍內，一體形結構溫度還受制于電子元器件，范圍要窄些；

8） 環境相對濕度在10%～90%范圍內；

9） 盡可能避免受陽光直照；

10） 避免雨水浸淋，不會被水浸沒。

如果防護等級是IP67（防塵防浸水級）或IP68 （防塵防潛水級），則無需上述8）、10）兩項要求。

（2） 直管段長度要求

為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量?jī)x表相比要求較低。90o彎頭、T形管、同心異徑管、全開閘閥后通常認為只要離電極中心線（不是傳感器進口端連接面）5倍直徑（5D）長度的直管段，不同開度的閥則需10D；下游直管段為（2～3）D或無要求；但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，匯集如表2所示，要求比通常要求高。這是由于為保證達到當前0.5級精度儀表的要求。

如閥能開使用時，應按閥截流方向和電極軸成45o角度安裝，則附加誤差可大為減少。

（3） 安裝位置和流動方向

傳感器安裝方向水平、垂直或傾斜均可，不受限制。但測量固液兩相流體最好垂直安裝，自下而上流動。這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。

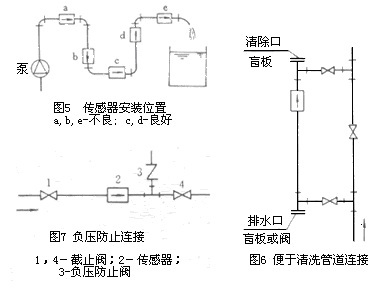

水平安裝時要使電極軸線平行于地平線，不要處于垂直于地平線，因?yàn)樘幱诘夭降碾姌O易被沉積物覆蓋，頂部電極易被液體中偶存氣泡擦過遮住電極表面，使輸出信號波動。圖5所示管系中，c、d為適宜位置；a、b 、e為不宜位置，b處可能液體不充滿，a、e處易積聚氣體，且e處傳感器后管段短也有可能不充滿，排放口最好如f形狀所示。對于固液兩相流c處亦是不宜位置。

（4） 旁路管、便于清洗連接和預置入孔

為便于在工藝管道繼續流動和傳感器停止流動時檢查和調整零點，應裝旁路管。但大管徑管系因投資和位置空間限制，往往不易辦到。根據電極污染程度來校正測量值，或確定一個不影響測量值的污染程度判斷基準是困難的。除前文所述，采用非接觸電極或帶刮刀清除裝置電極的儀表，可解決一些問題外，有時還需要清除內壁附著物，則可按圖6所示，不卸下傳感器就地清除。

對于管徑大于1.5～1.6m的管系在電磁流量計附近管道上，預置入孔，以便管系停止運行時清洗傳感器測量管內壁。

（5） 負壓管系的安裝

氟塑料襯里傳感器須謹慎地應用于負壓管系；正壓管系應防止產生負壓，例如液體溫度高于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥，如圖7所示。有制造廠規定PTFE 和PFA 塑料襯里應用于負壓管系的壓力可在200C、1000C、1300C時使用的絕對壓力必須分別大于27、40、50Kpa

（6） 接地

傳感器必須單獨接地（接地電阻100Ω以下）。分離型原則上接地應在傳感器一側，轉換器接地應在同一接地點。如傳感器裝在有陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還要用較粗銅導線（16mm²）饒過傳感器跨接管道兩連接法蘭上，使陰極保護電流于傳感器之間隔離。

有時后雜散電流過大，如電解槽沿著電解液的泄漏電流影響電磁流量計正常測量，則可采取流量傳感器與其連接的工藝之間電氣隔離的辦法。同樣有陰極保護的管線上，陰極保護電流影響電磁流量計測量時，也可以采取本方法。

本期關于電磁流量計的結構原理、優缺點及安裝注意事項就先為您介紹到這里，下一期將為大家詳細講解一下渦街流量計，感謝您的關注！
